固件提取

[Pentest](bin)

0x00 固件组成

固件通常由 bootloader、内核、根文件系统及其他资源文件组成
固件采用的根系统文件类型有很多种，常见的有 squashfs、ubifs、ext4、jeffs2 等。
固件文件通常以 bin、zip、LZMA、arj 等文件压缩类型封装，最常见的为 bin 和 zip 格式
最常采用的文件系统是 squashfs，分析人员可以使用 unsqushfs 工具对文件系统提取数据。

  • bootloader
    简单的说，bootloader 和 PC 的 BIOS 在启动时的作用是一致的。
    引导程序主要负责初始化硬件设备并加载内核到内存中。

  • 内核
    一旦内核镜像被加载到 RAM 中，引导程序会将控制权交给内核，
    内核接管系统后，设置内存管理、建立中断处理程序、初始化设备驱动程序等，
    然后挂载根文件系统，再加载初始化脚本和服务到内存以进行系统的初始化和启动。

  • 根文件系统
    根文件系统是内核启动时所 mount 的第一个文件系统，根文件系统中保存了内核代码映像、初始化脚本、配置文件以及其他系统所需的文件。

0x01 提取固件

一般就是通过各种方法尝试解压固件，然后通过修改固件启动项（比如说在启动的 sh 文件里加 telnet 后门），然后将重新打包后的固件进行刷写，在设备启动后就会起一个 telnet 从而获取 shell 权限

1. 名词

NAND 是一种硬件技术，通常作为嵌入式系统中的主要存储设备，类似于闪存芯片，可以用于存储操作系统、根文件系统和其他数据。

MTD（Memory Technology Devices）提供对不同类型闪存芯片（如 NAND、NOR、OneNAND 等）的统一接口，使开发人员能够以相同的方式与这些设备进行通信，以访问、读取、写入和擦除 NAND 闪存中的数据。

UBI（Unsorted Block Image）是一个软件层，可以看作是对 MTD 的二次封装和抽象，提供了更高级的功能和接口，使文件系统（如SquashFS、UBIFS）更方便地使用和管理闪存设备。

UBIFS（UBI File System），UBIFS 是一个专门为 UBI 设计的文件系统，用于在 NAND 闪存上存储和管理文件。

SquashFS（Squash File System），与 UBIFS 不同，它只适用于只读、需要节省存储空间的场景。

2. 获取根文件系统的文件

某更新包里存在文件如下：
AA.YYY.CRD07.S.830.V2.02.UPDATE.json
AA.YYY.CRD07.S.830.V2.02.UPDATE.zip
AA.YYY.CRD07.S.830.V2.02.UPDATE_MD5.txt

直接解压 zip 出错，通过 binwalk -e AA.YYY.CRD07.S.830.V2.02.UPDATE.zip 成功解压

➜ binwalk -e AA.YYY.CRD07.S.830.V2.02.UPDATE.zip

DECIMAL       HEXADECIMAL     DESCRIPTION
--------------------------------------------------------------------------------
8             0x8             PEM certificate
909           0x38D           Zip archive data, at least v2.0 to extract, compressed size: 6680, uncompressed size: 19225, name: FlashDriver_AUTO.bin
7762          0x1E52          Zip archive data, at least v2.0 to extract, compressed size: 154, uncompressed size: 197, name: XXX_YYY_S.830_V2.02_MD5.txt
8096          0x1FA0          Zip archive data, at least v2.0 to extract, compressed size: 264497, uncompressed size: 502825, name: MCUApp_YYY_S.830_V2.02.bin
272772        0x42984         Zip archive data, at least v2.0 to extract, compressed size: 102679176, uncompressed size: 102667680, name: update.zip
102952446     0x622EDFE       End of Zip archive, footer length: 22

binwalk 解压后生成文件如下：

➜ ls -al _AA.YYY.CRD07.S.830.V2.02.UPDATE.zip.extracted
total 402656
drwxr-xr-x  9 reber  staff        288  3 28 16:39 .
drwxr-xr-x@ 7 reber  staff        224  3 28 15:50 ..
-rw-r--r--@ 1 reber  staff  102951559  3 28 15:50 38D.zip
-rw-r--r--@ 1 reber  staff      19225  8 30  2023 FlashDriver_AUTO.bin
-rw-r--r--  1 reber  staff        197  8 30  2023 XXX_YYY_S.830_V2.02_MD5.txt
-rw-r--r--  1 reber  staff     502825  8 30  2023 MCUApp_YYY_S.830_V2.02.bin
-rw-r--r--@ 1 reber  staff  102667680  8 30  2023 update.zip

解压 update.zip 后发现文件如下：

➜ ls -al update
total 209240
drwxr-xr-x@ 6 reber  staff  192B  8 30  2023 .
drwxr-xr-x  9 reber  staff  288B  3 28 16:39 ..
-rw-r--r--@ 1 reber  staff   31M  8 30  2023 NON-HLOS.ubi
-rw-r--r--@ 1 reber  staff  876B  8 30  2023 fotaconfig.xml
-rw-r--r--@ 1 reber  staff   10M  8 30  2023 mdm9607-boot.img
-rw-r--r--@ 1 reber  staff   61M  8 30  2023 mdm9607-sysfs.ubi

mdm9607-sysfs.ubi 应该就是根文件系统了

3. 分析、挂载 ubi

获取到 ubi 镜像后，就需要用 nandsim 模拟出一个具有 mtd 接口的 nand 设备，将镜像挂载到设备上才能修改镜像，然后重新打包，而模拟 nand 是需要相关参数的，下面就是分析找对应参数值

1、使用 xxd 分析 ubi 镜像文件，得到 Page Size，PEB Size，UBI_VID_HDR 的偏移；
2、阅读对应的 nand flash 数据手册，找到 Read ID 命令，确定 nandsim 的 4 个参数的值；
3、在使用 ubiformat 和 ubiattach 时使用 -O 选项显式指定 UBI_VID_HDR 的偏移。

  • ubi 根文件系统分析（获取 Page Size，PEB Size）

    模拟的 nand 设备要与 ubi 镜像的参数保持一致，这些参数包括设备的物理块擦除大小 (Physical Erase Block， PEB) 和 页大小 (Page Size)。

    而 ubi 镜像由多个 PEB 组成，每个 PEB 包括三部分内容 [ UBI_EC_HDR，UBI_VID_HDR，DATA (LEB) ]

    而 drivers/mtd/ubi/ubi-media.h 部分定义、结构如下：

    /* Erase counter header magic number (ASCII "UBI#") */
#define UBI_EC_HDR_MAGIC  0x55424923
/* Volume identifier header magic number (ASCII "UBI!") */
#define UBI_VID_HDR_MAGIC 0x55424921

struct ubi_ec_hdr {
    __be32  magic; /*固定 0x55424923（ASCII UBI#），扫镜像找 PEB 边界就是找它，相邻两次出现的间隔 = PEB 大小*/
    __u8    version; /*镜像要求的 UBI 实现版本*/
    __u8    padding1[3]; /*保留，恒 0*/
    __be64  ec; /*erase counter：这个 PEB 被擦除过的次数*//* Warning: the current limit is 31-bit anyway! */
    __be32  vid_hdr_offset; /*VID 头相对 PEB 起始的偏移，所有 PEB 一致*/
    __be32  data_offset; /*数据区（LEB 内容）起始偏移，LEB 大小 = PEB − data_offset*/
    __be32  image_seq; /*镜像序号，同一镜像的所有 PEB 相同，每次刷写时递增，刷写中途失败可以发现混入了旧镜像的块*/
    __u8    padding2[32]; /*保留，恒 0*/
    __be32  hdr_crc; /*头部校验和*/
} __packed;

    获取 mdm9607-sysfs.ubi 头部

    ➜  ~ xxd mdm9607-sysfs.ubi | head -n 2
00000000: 5542 4923 0100 0000 0000 0000 0000 0000  UBI#............
00000010: 0000 0800 0000 1000 1b06 7c71 0000 0000  ..........|q....

    根据 struct ubi_ec_hdr 结构从而得到：

    magic，EC 头魔数， 为 5542 4923，即 UBI#，每个 PEB 偏移 0 处都是这个值
vid_hdr_offset，为 0000 0800，0x0800 = 2048，即偏移 2k
data_offset，为 0000 1000，0x1000 = 4096，即偏移 4k

    根据 drivers/mtd/ubi/ubi-media.h 中的定义， UBI_EC_HDR 头为 UBI#、UBI_VID_HDR 头为 UBI!，确认下 mdm9607-sysfs.ubi，可以看到 00000800 确实是 UBI!，那 00001000 这里就是 data 了

    ➜  ~ xxd mdm9607-sysfs.ubi | less
00000000: 5542 4923 0100 0000 0000 0000 0000 0000  UBI#............
00000010: 0000 0800 0000 1000 1b06 7c71 0000 0000  ..........|q....
00000020: 0000 0000 0000 0000 0000 0000 0000 0000  ................
......
00000800: 5542 4921 0101 0005 7fff efff 0000 0000  UBI!............
00000810: 0000 0000 0000 0000 0000 0000 0000 0000  ................
......
00001000: 0000 01dd 0000 0001 0000 0000 0100 0006  ................
00001010: 726f 6f74 6673 0000 0000 0000 0000 0000  rootfs..........

    通常 UBI_EC_HDR 和 UBI_VID_HDR 有两种排布（由芯片是否支持子页决定）：
    芯片不支持子页时，两个头各占一页；芯片支持子页时，两个头位于同一页的两个子页。

    镜像 mdm9607-sysfs.ubi 的 vid_hdr_offset 为 2048，即最小 I/O 单元 = 2048：
    若为第一种，该单元就是页，则页大小为 2KB；若为第二种，该单元是子页（每页 2 个子页），页大小 = 2 × 2048 = 4KB，子页 2KB，而 NAND 的子页只有 256 / 512 字节量级，2048 字节的子页基本不存在，故取页大小 2KB（两个头各占一页，头部开销 2 页）。

    再确定一下每个 PEB 的大小，每个 UBI_EC_HDR 相距 20000，所以 PEB 大小为 128K：

    ➜  ~ xxd mdm9607-sysfs.ubi | grep '5542 4923' | head -n 3
00000000: 5542 4923 0100 0000 0000 0000 0000 0000  UBI#............
00020000: 5542 4923 0100 0000 0000 0000 0000 0000  UBI#............
00040000: 5542 4923 0100 0000 0000 0000 0000 0000  UBI#............

    那么 LEB (Logical Erase Block) = PEB - data_offset = 128-4 = 124KB

  • 查 nandsim 命令参数的值(根据页大小和 PEB 大小查)

    nandsim 模拟设备时要给 4 个参数，即 nand flash 芯片 Read ID 命令返回的 4 个字节，代表芯片的身份，为了让模拟出来的设备与镜像自洽，这 4 个字节必须是镜像所对应那颗芯片的 Read ID 返回值。
    取法有两种：能拆到硬件时，看闪存芯片丝印拿到型号（如 MT29F1G08ABAEA），查该型号数据手册的 Read ID 表，手上没有同款硬件时，用从镜像推出的几何参数（页大小、块大小、电压）反查手册，同样能定出这 4 个字节的值（本文即此法）。

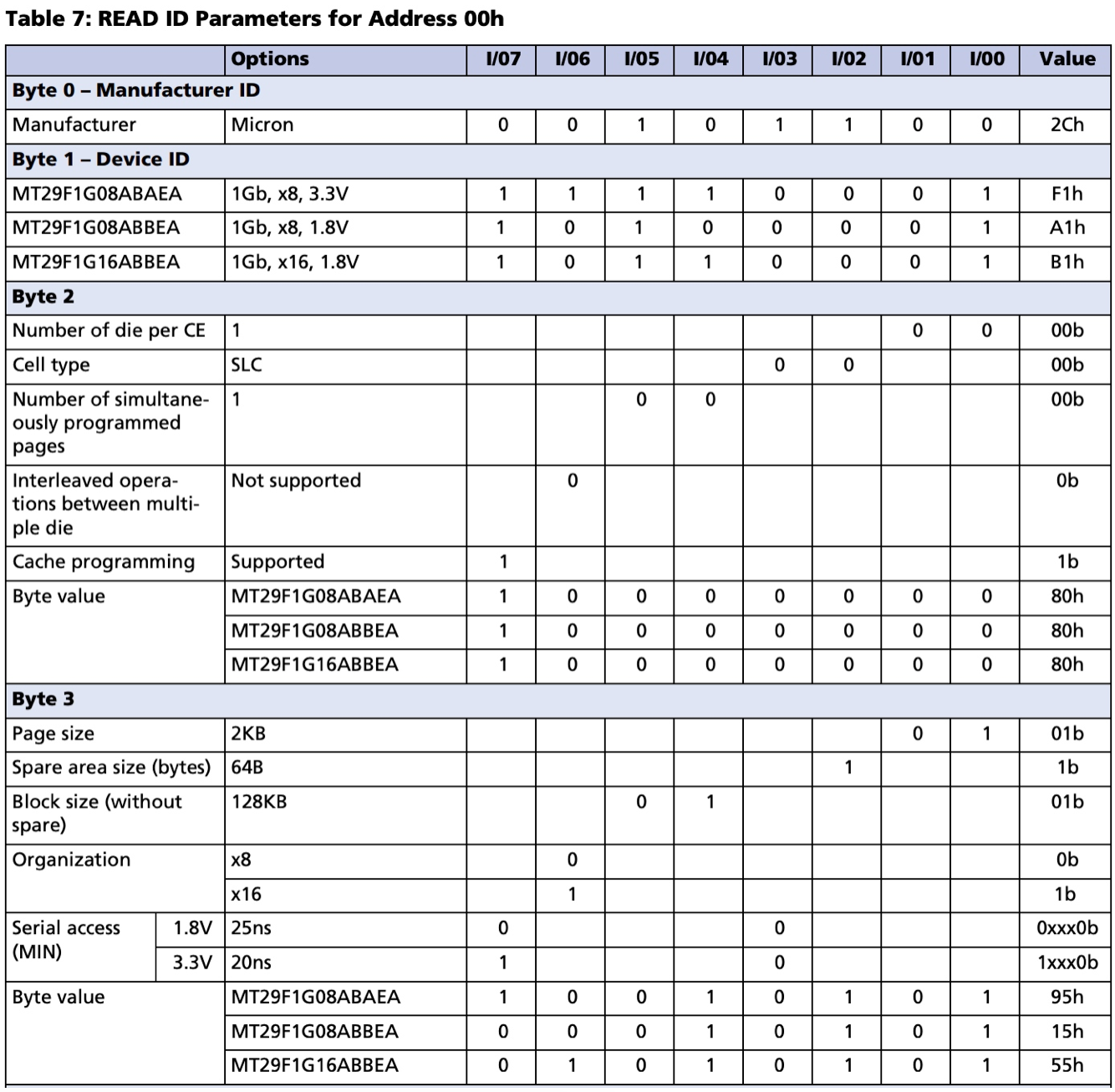

    用关键词 “2k page size nand flash” 进行 google，得到一篇 nand flash 芯片的手册， 重点阅读 Read ID 命令，发现(别人发现的)正是第 4 个参数决定了生成的 mtd 设备的 PEB 和 页大小。 我们的页大小 2KB、PEB 大小为 128K，一般位宽取 x8、电压取 3.3V，根据上面的表，可以确定 Byte value 为 95h（若为 1.8V 或 x16 则分别是 15h、55h）， 所以 nandsim 模拟 nand 的命令为

    root@bad:~# modprobe nandsim first_id_byte=0x2c second_id_byte=0xf1 third_id_byte=0x80 fourth_id_byte=0x95
// disk size=128MB, page size=2048 bytes，block size=128KB

  • 挂载 ubi

    模拟闪存设备

    # 载入 mtd、ubi 内核模块
root@bad:~# modprobe mtdblock
root@bad:~# modprobe ubi

# 载入 nandsim 来模拟 nand 设备
root@bad:~# modprobe nandsim first_id_byte=0x2c second_id_byte=0xf1 third_id_byte=0x80 fourth_id_byte=0x95

# 检查加入模块的环境，镜像大小 size=128MB，PEB=erasesize=128KB
root@bad:~# cat /proc/mtd
dev:    size   erasesize  name
mtd0: 08000000 00020000 "NAND simulator partition 0"
root@bad:~# ls -la /dev/mtd*
crw------- 1 root root 90, 0 Mar 29 17:42 /dev/mtd0
crw------- 1 root root 90, 1 Mar 29 17:42 /dev/mtd0ro
brw-rw---- 1 root disk 31, 0 Mar 29 17:42 /dev/mtdblock0
root@bad:~# mtdinfo /dev/mtd0
mtd0
Name:                           NAND simulator partition 0
Type:                           nand
Eraseblock size:                131072 bytes, 128.0 KiB
Amount of eraseblocks:          1024 (134217728 bytes, 128.0 MiB)
Minimum input/output unit size: 2048 bytes
Sub-page size:                  512 bytes
OOB size:                       64 bytes
Character device major/minor:   90:0
Bad blocks are allowed:         true
Device is writable:             true

    将 ubi 模块关联 /dev/mtd0，使系统可以使用 UBI 来管理闪存设备

    root@bad:~# modprobe ubi mtd=0

    使用 UBI 格式化 mtd 块设备，并把 mdm9607-sysfs.ubi 加载到 mtd 块设备

    # 格式化之前先解绑定
root@bad:~# ubidetach /dev/ubi_ctrl -m 0

# 注意：这里要加上 -O 2048 的选项，显式表明 UBI_VID_HDR 的偏移位置是 2KB，而不是默认值。
# 从上面 mtdinfo /dev/mtd0 的输出结果中，有一项 Sub-page size 的选项，如果不用 -O 显示指定，默认偏移值则是 sub-page size。
root@bad:~# ubiformat /dev/mtd0 -s 2048 -f mdm9607-sysfs.ubi -O 2048
ubiformat: mtd0 (nand), size 134217728 bytes (128.0 MiB), 1024 eraseblocks of 131072 bytes (128.0 KiB), min. I/O size 2048 bytes
libscan: scanning eraseblock 1023 -- 100 % complete
ubiformat: 1024 eraseblocks are supposedly empty
ubiformat: flashing eraseblock 485 -- 100 % complete
ubiformat: formatting eraseblock 1023 -- 100 % complete

    将闪存设备关联到 ubi 控制器上

    root@bad:~# ubiattach /dev/ubi_ctrl -m 0 -O 2048
UBI device number 0, total 1024 LEBs (130023424 bytes, 124.0 MiB), available 0 LEBs (0 bytes), LEB size 126976 bytes (124.0 KiB)

    挂载 ubi

    # 创建 ubi 分卷
root@bad:~# ubimkvol /dev/ubi0 -N ubifs_0 -m

# 挂载 ubi
root@bad:~# mkdir /mnt/loop
root@bad:~# mount -t ubifs ubi0 /mnt/loop/
root@bad:~# ls /mnt/loop/

    # 有时候在 UBI 之上会使用 SquashFS，因此常规的挂载方法会失效，将 UBI 用 squashfs 挂载即可
root@bad:~# dd if=/dev/ubi0_0 of=ubi0_0
243536+0 records in
243536+0 records out
124690432 bytes (125 MB, 119 MiB) copied, 1.10426 s, 113 MB/s

# 可以看到是 Squashfs filesystem
root@bad:~# xxd ubi0_0 | grep -E 'hsqs|sqsh|sqlz|shsq|hsqt|tqsh'
00000000: 6873 7173 1f10 0000 e5ed ee64 0000 0200  hsqs.......d....
root@bad:~# file ubi0_0
ubi0_0: Squashfs filesystem, little endian, version 4.0, zlib compressed, 60564798 bytes, 4127 inodes, blocksize: 131072 bytes, created: Wed Aug 30 07:21:09 2023

# unsquashfs
root@bad:~# unsquashfs ./ubi0_0
Parallel unsquashfs: Using 2 processors
3848 inodes (3425 blocks) to write

[=====================================================] 7273/7273 100%

created 2560 files
created 288 directories
created 1217 symlinks
created 62 devices
created 0 fifos
created 0 sockets
created 9 hardlinks

root@bad:~# ls squashfs-root
bin         cache  etc       lib    oemapp   rom   sdcard  system    tmp      var
boot        data   firmware  media  persist  run   share   systemrw  usr      WEBSERVER
build.prop  dev    home      mnt    proc     sbin  sys     target    usrdata

0x02 修改固件

添加 telnet 后门，telnetd -l /bin/sh &

root@bad:~/squashfs-root/rom/XXX/etc# vim oemstart.sh
root@bad:~/squashfs-root/rom/XXX/etc# head oemstart.sh
#!/bin/sh

APPDIR=/rom/XXX/bin
LIBDIR=/rom/XXX/lib
ETCDIR=/rom/XXX/etc
CFGSDIR=/rom/XXX/config

telnetd -l /bin/sh &

export LD_LIBRARY_PATH=${LIBDIR}:${LD_LIBRARY_PATH}

0x03 打包修改后的根系统文件

需要借助前面 ubiattach 的输出信息，一共 1024 个 LEB，LEB 大小为 126976

root@bad:~# ubiattach /dev/ubi_ctrl -m 0 -O 2048
UBI device number 0, total 1024 LEBs (130023424 bytes, 124.0 MiB), available 0 LEBs (0 bytes), LEB size 126976 bytes (124.0 KiB)

打包为 img

root@bad:~# mkfs.ubifs -m 2048 -e 126976 -c 1024 -r ./squashfs-root mdm9607-sysfs.img

打包为 ubi： -m 页大小 -p PEB 的大小 -O PEB 的偏移

root@bad:~# cat ubi_config.ini
[ubi_rfs]
mode=ubi
image=mdm9607-sysfs.img
vol_id=0
vol_size=86470656
vol_type=dynamic
vol_name=system
vol_alignment=1
vol_flags=autoresize

root@bad:~# ubinize -o mdm9607-sysfs1.ubi -m 2048 -p 128KiB -O 2048 ubi_config.ini

binwalk 封包

root@bad:~# binwalk --dd=your_directory --create-archive your_file.zip
